Журнал замоноличивания монтажных стыков в 2024 году

Специальные журналы работ регулируют как обширные строительные процессы (к примеру, сварку или заливку бетона), так и более детальные процедуры. К ним, в частности, относится замоноличивание монтажных стыков.
В данной статье мы раскроем основные нюансы, связанные с оформлением и ведением журнала замоноличивания, а также приведем форму и образец документа. Кроме того, наши юристы опубликовали инструкцию по заполнению.

Журнал замоноличивания монтажных стыков.

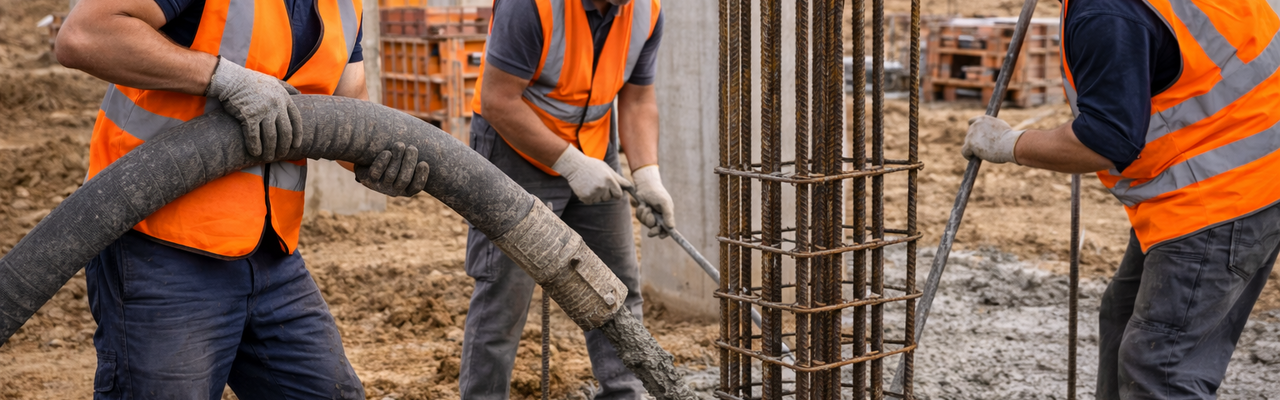

Под замоноличиванием понимается заполнение полостей между сборными железобетонными конструкциями. Оно проходит в 2 этапа. Сначала внешние части арматуры скрепляются сваркой, а затем в стык заливается бетонный раствор. Таким образом, несколько конструктивных элементов здания или сооружения становятся едиными и образуют монолитную конструкцию.
Журнал заводится до начала работ. Порядок действий следующий:

1. Скачать на компьютер форму документа;
2. Внести общую информацию о лицах, участвующих в процессе, и стройплощадке на 2-й лист;
3. Распечатать 1 и 2 страницы в одном экземпляре, 3-ю в количестве, необходимом для добавления всей информации за весь период строительства.

Журнал замоноличивания ведется постепенно. Каждая строка 3-го листа предназначена для внесения 1 действия. Заполнение происходит ручкой черного или синего цвета. Карандаш использовать запрещено.



Где хранится журнал замоноличивания?

Закон говорит о том, что журнал должен храниться у подрядной организации в специальном помещении на стройплощадке. Как правило, это сейф и запирающийся шкаф в бытовке для прораба.
Это необходимо для своевременного заполнения. Необходимо помнить о вероятности незапланированного визита инспектора госстройнадзора на стройплощадку. В ходе него проверяется исполнительная документация, в том числе общий и специальный журналы.

Форма журнала замоноличивания.

Бланк и форма урегулированы СП 70.13330.2016 в приложении Г. Несмотря на то, что своды правил носят рекомендательный характер, большинство застройщиков и подрядчиков используют бланки документов из них. Ниже приведена ссылка для скачивания формы:

Образец журнала для стыков.

Юристы «Содействия» регулярно составляют исполнительную документацию для клиентов. Ниже представлен образец журнала замоноличивания стыков, сведения в котором отражены для примера и не являются реальными:

Далее мы хотим рассказать, как правильно оформить документ на примере каждого блока.
Титульный лист представлен только названием. В нём ничего не нужно исправлять.

На 2-й странице указываются:

• порядковый номер;
• наименование объекта и подрядчика;
• должность, ФИО и подпись прораба (или иного лица, которое ответственно за работы).

Продолжение. Сообщаются:

• название организаций, которые разработали общий проект и детальный для стыков;
• шифры проектной документации;
• как называется производитель конструкций, подвергающихся соединению и шифр заказа;
• кто является заказчиком и представителем технического надзора, их подписи.

Даты начала и окончания ведения журнала.

Самая главная часть. 3-й лист состоит из 10 столбцов. В каждый из них вносится информация о:

• дате манипуляций строителей;
• наименовании стыков и их расположении на чертежах (к примеру, ось А-2);
• марке бетона;
• температурах наружного воздуха, предварительного обогрева и бетона;
• результатах предварительных испытаний образцов (в частности, массе смеси на 1 квадратный метр);
• дате распалубки;
• ФИО исполнителя и его подписи;
• замечаниях инспектора надзора.
